Крепление устройств и считывание показаний

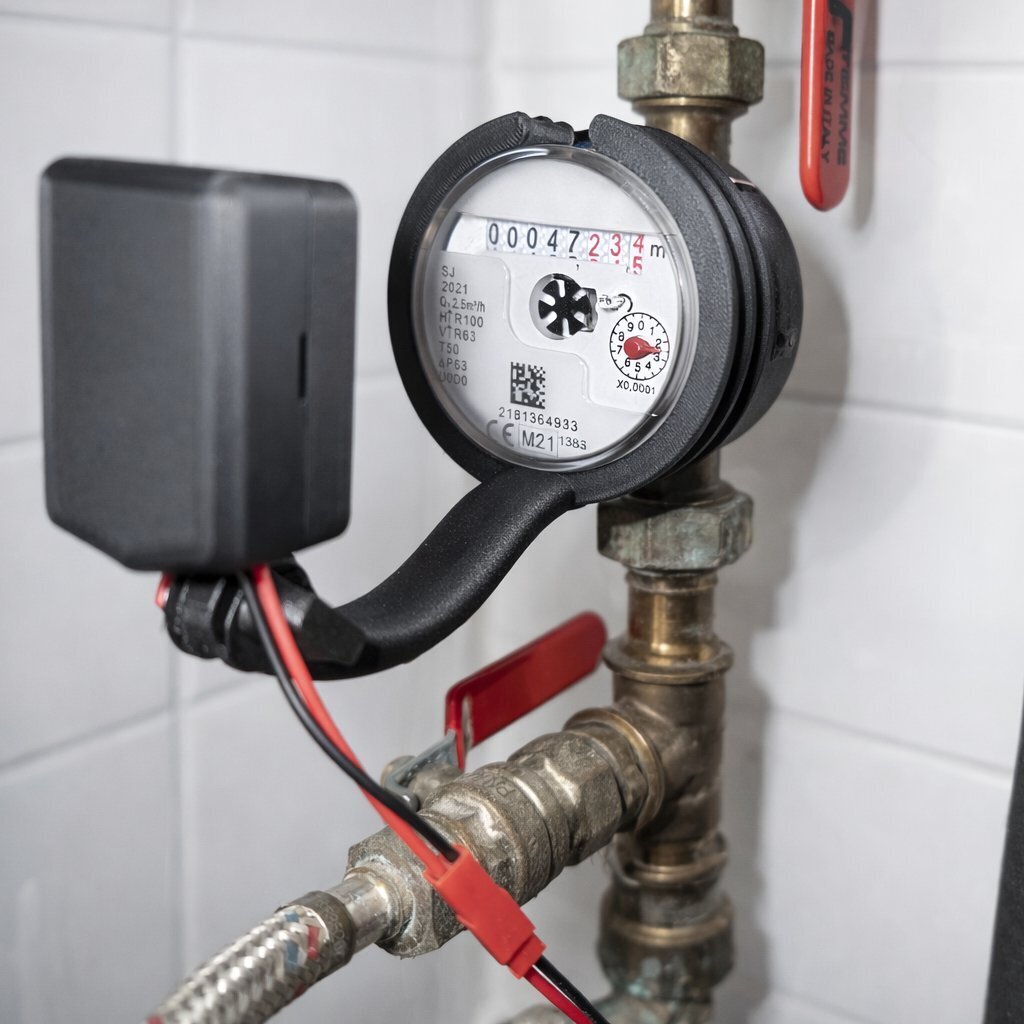

Ниже показаны три применяемых типа креплений узла VVAI для установки на механические водомеры, а также базовая схема оптического считывания показаний на оконечном устройстве.
Тип 1 — универсальный монтаж без литья и печати (хомут + готовая арматура под любой диаметр трубы). Типы 2–3 для серии — промышленное литьё пластика; 3D-печать — прототип и нестандарт.
Тип 1. Универсальный способ — хомут на трубу и «гусиная шея»
Монтаж без литья и 3D-печати: узел ставится на подводящую/отводящую трубу, камера выводится на циферблат гибким держателем. Подходит под любой диаметр трубы — достаточно подобрать сантехнический хомут нужного размера.

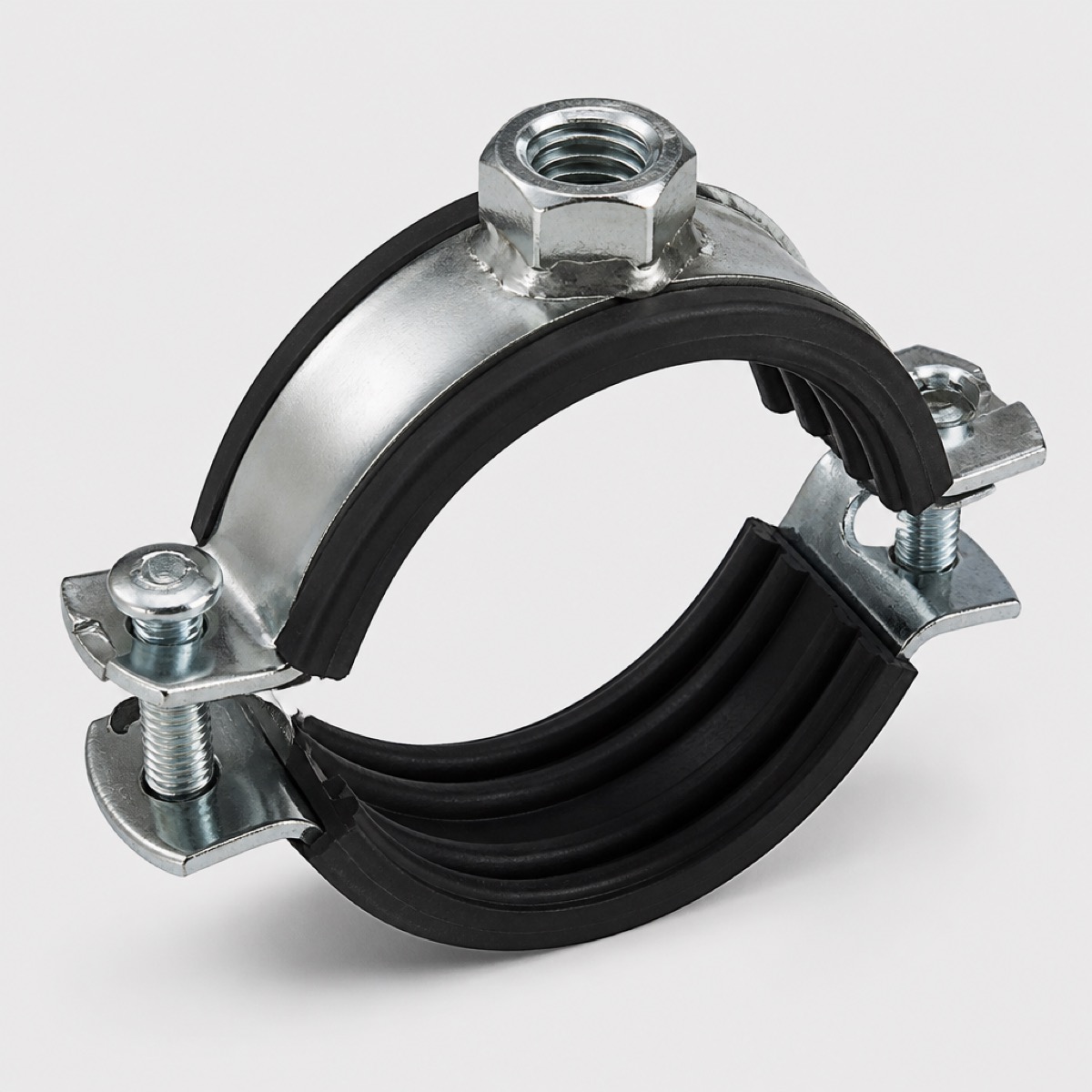

- Сантехнический хомут с резиновыми подкладками и гайкой M8 — обхват трубы любого диаметра.

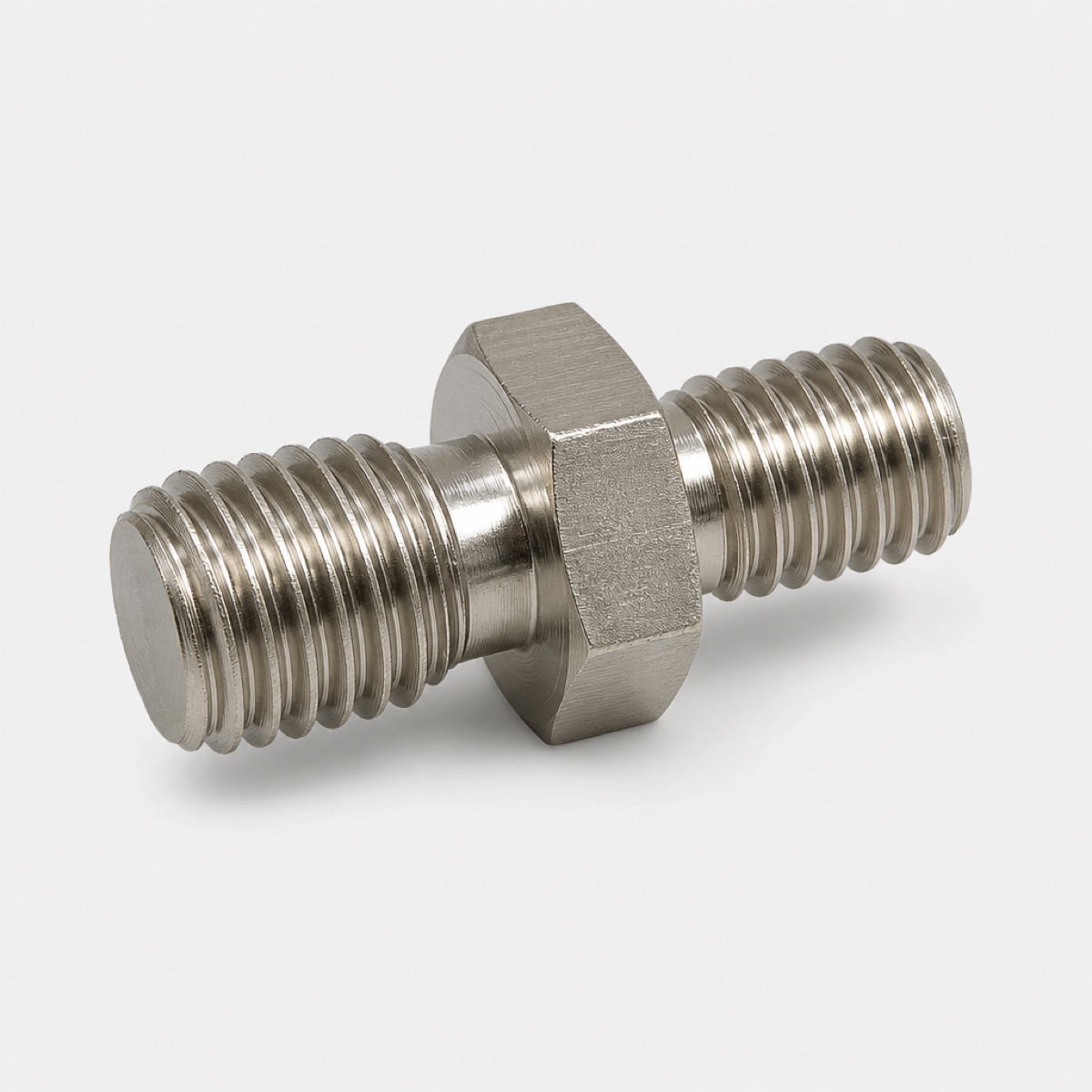

- Переходник 1/4″ наружная → M8 наружная (оба конца с наружной резьбой).

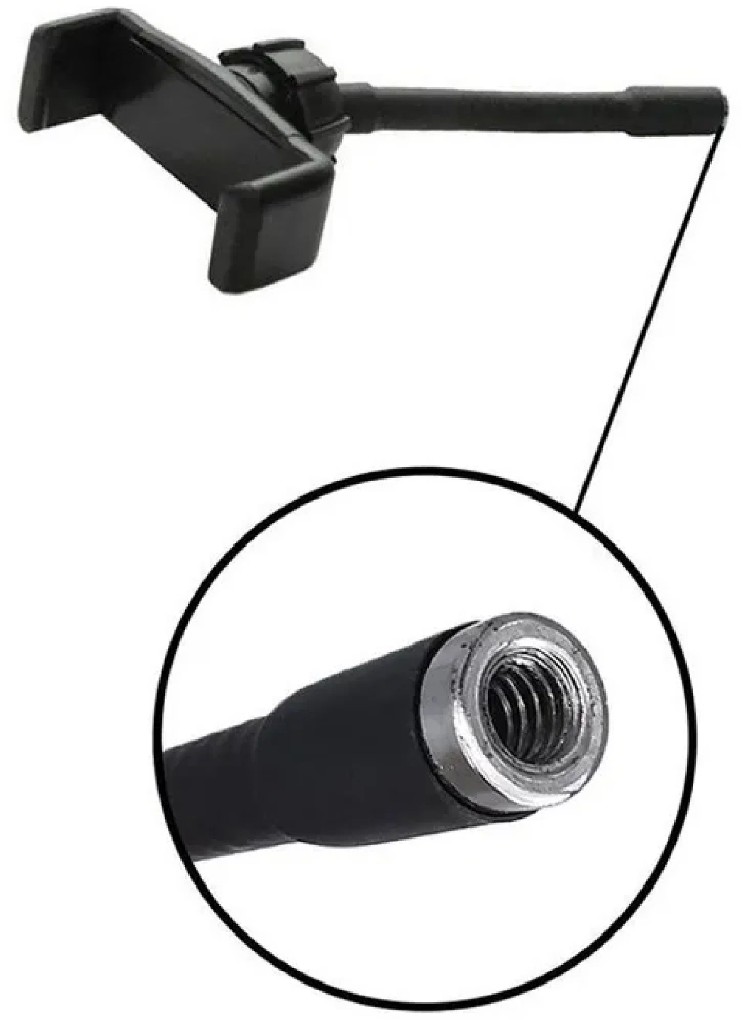

- Гибкий держатель («гусиная шея») 17 см — позиционирование камеры над барабанами.
Сборка из готовых комплектующих: быстрый монтаж на объекте, без ожидания оснастки и партии литья.

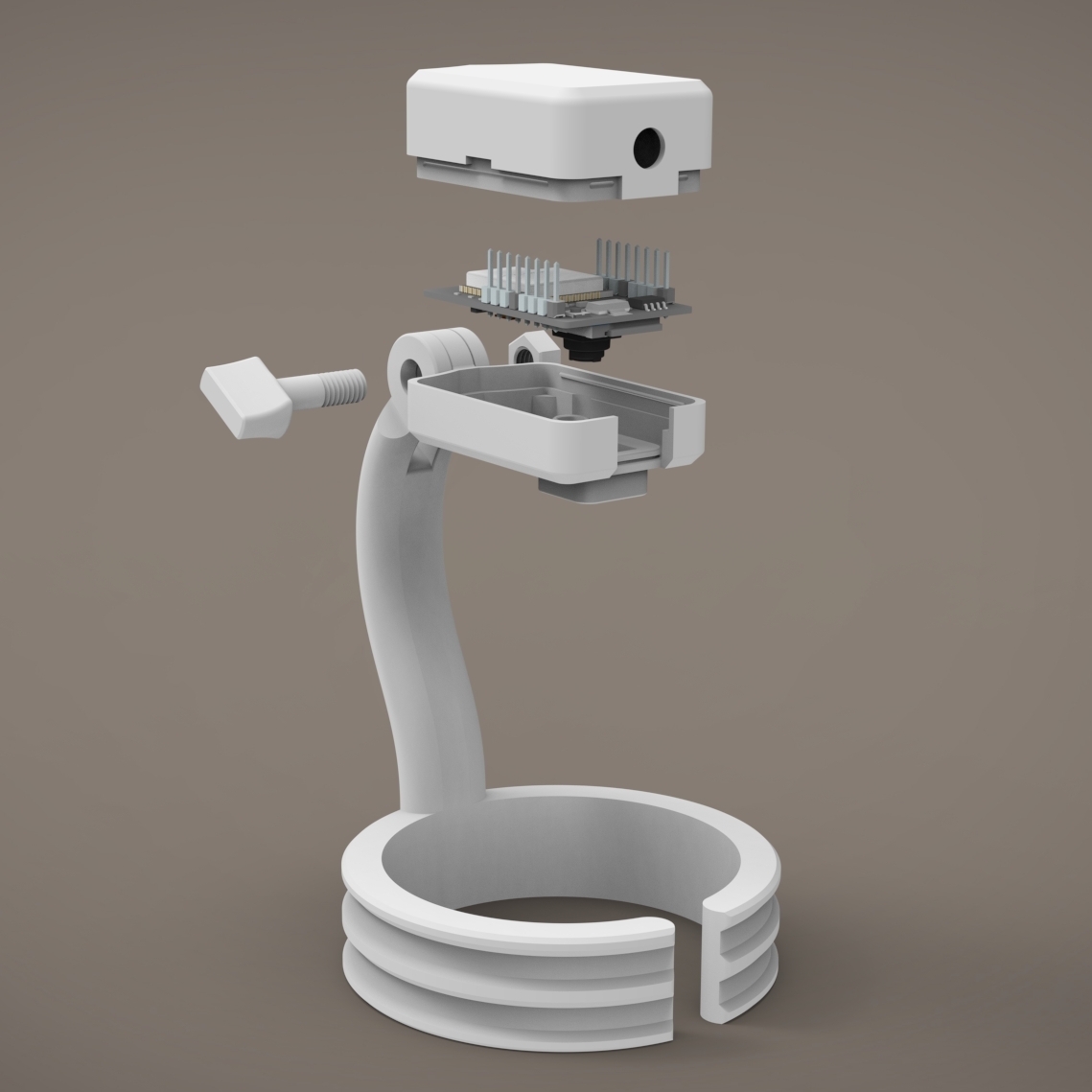

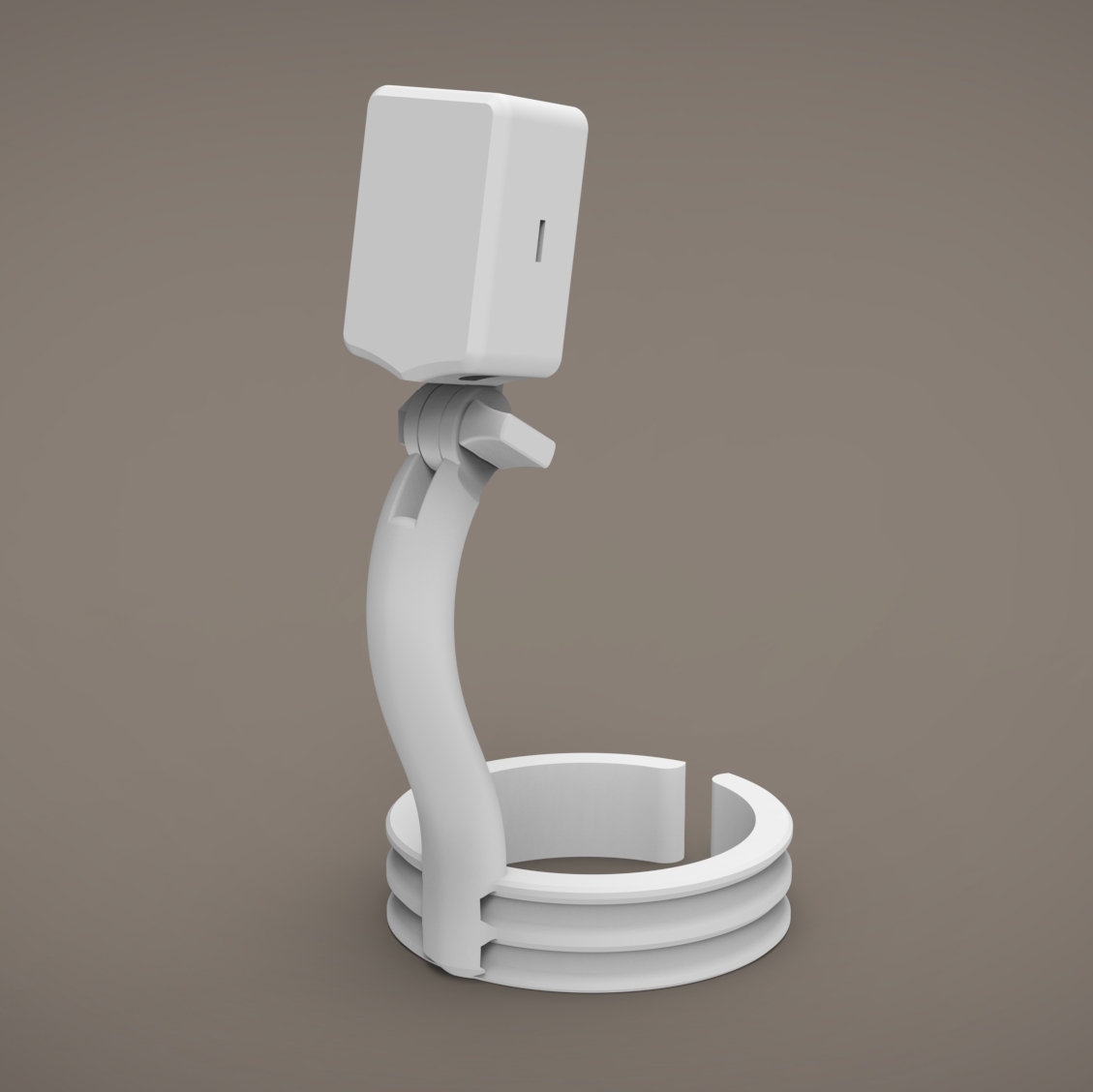

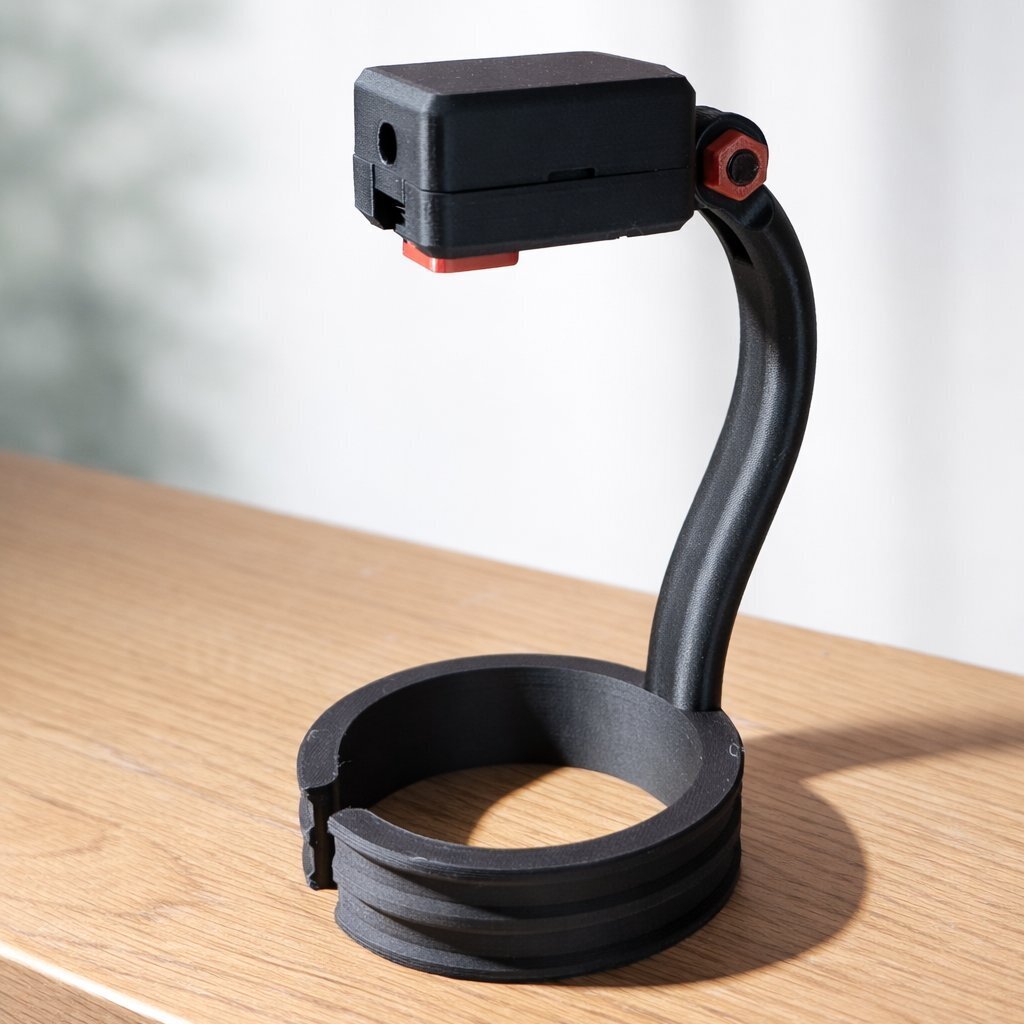

Тип 2. Компактное крепление на корпусе счётчика
Вариант для установки в ограниченном объёме: камера фиксируется в стабильном ракурсе над зоной барабанов, обеспечивается повторяемость оптической оси и расстояния до циферблата. Серийно — промышленное литьё.

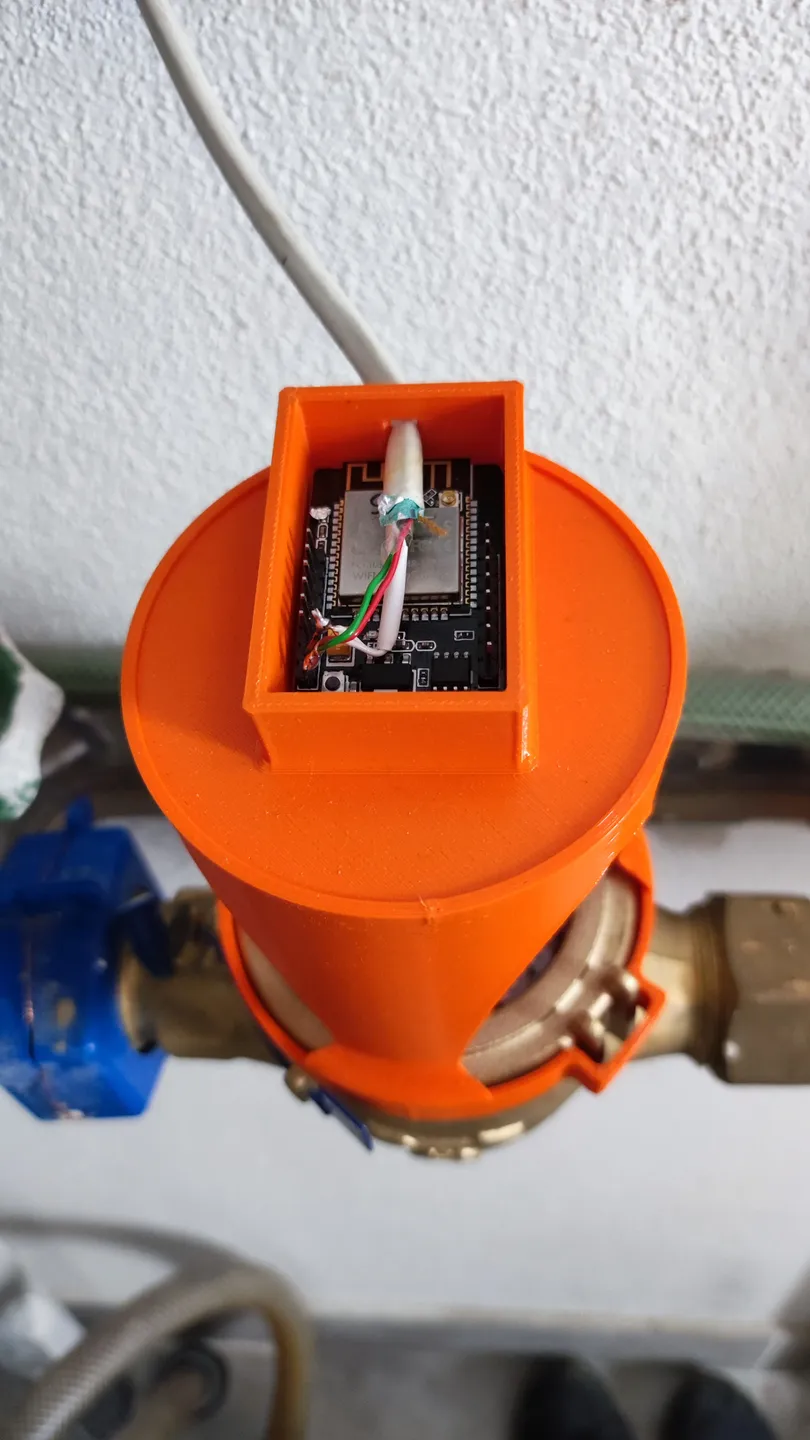

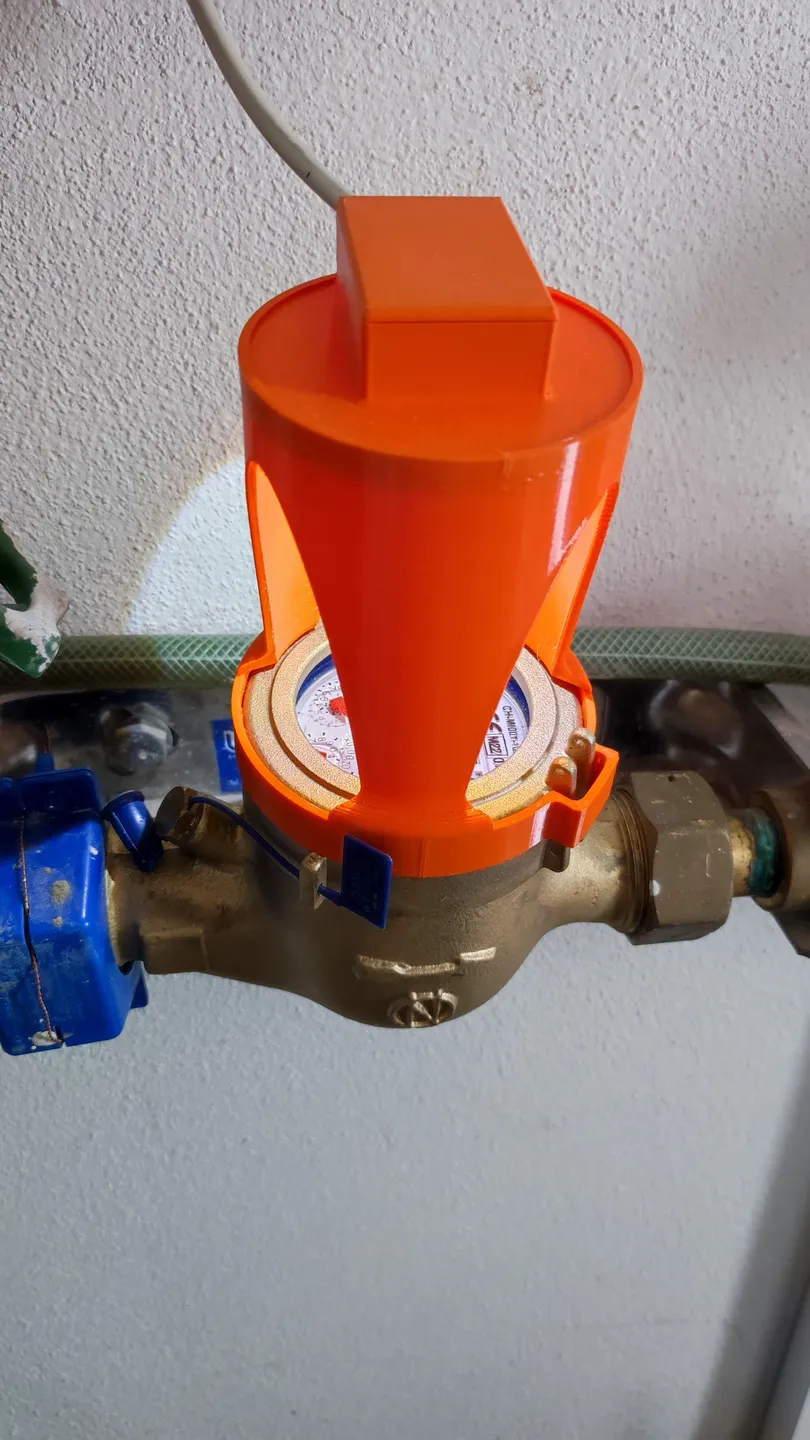

Тип 3. Крепление с расширенной опорной площадкой
Вариант для счётчиков и мест монтажа, где требуется более жёсткая посадка и увеличенная площадь опирания. Схема удобна для объектов с вибрацией и нерегулярным доступом. Серийно — промышленное литьё.
Считывание показаний
- Крепление удерживает камеру в фиксированном положении относительно зоны барабанов.

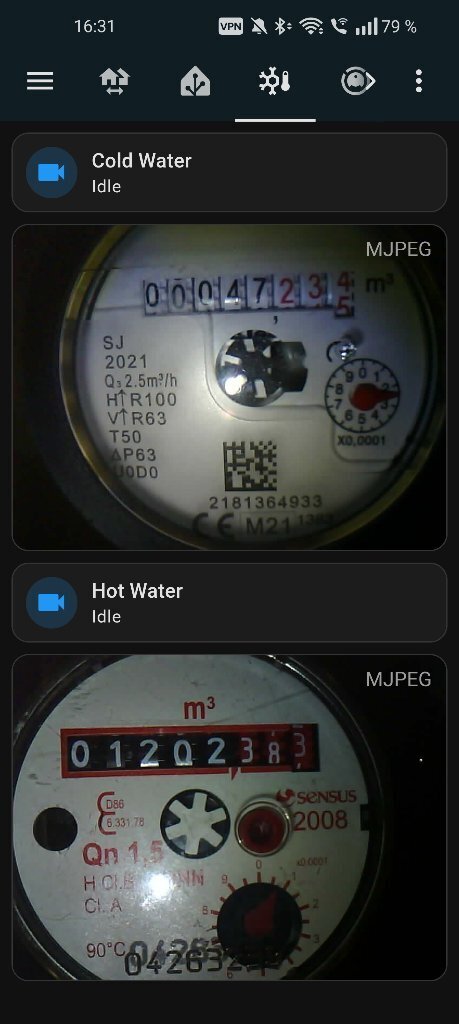

- OV3660 формирует кадр; прошивка выделяет область интереса (ROI) циферблата.
- ESP32-S3 выполняет локальное распознавание цифр (edge OCR, int8).
- В радиоканал передаётся только значение и метаданные достоверности, без JPEG.
- Низкая уверенность маркируется флагом для последующей проверки оператором.
