Плата + камера

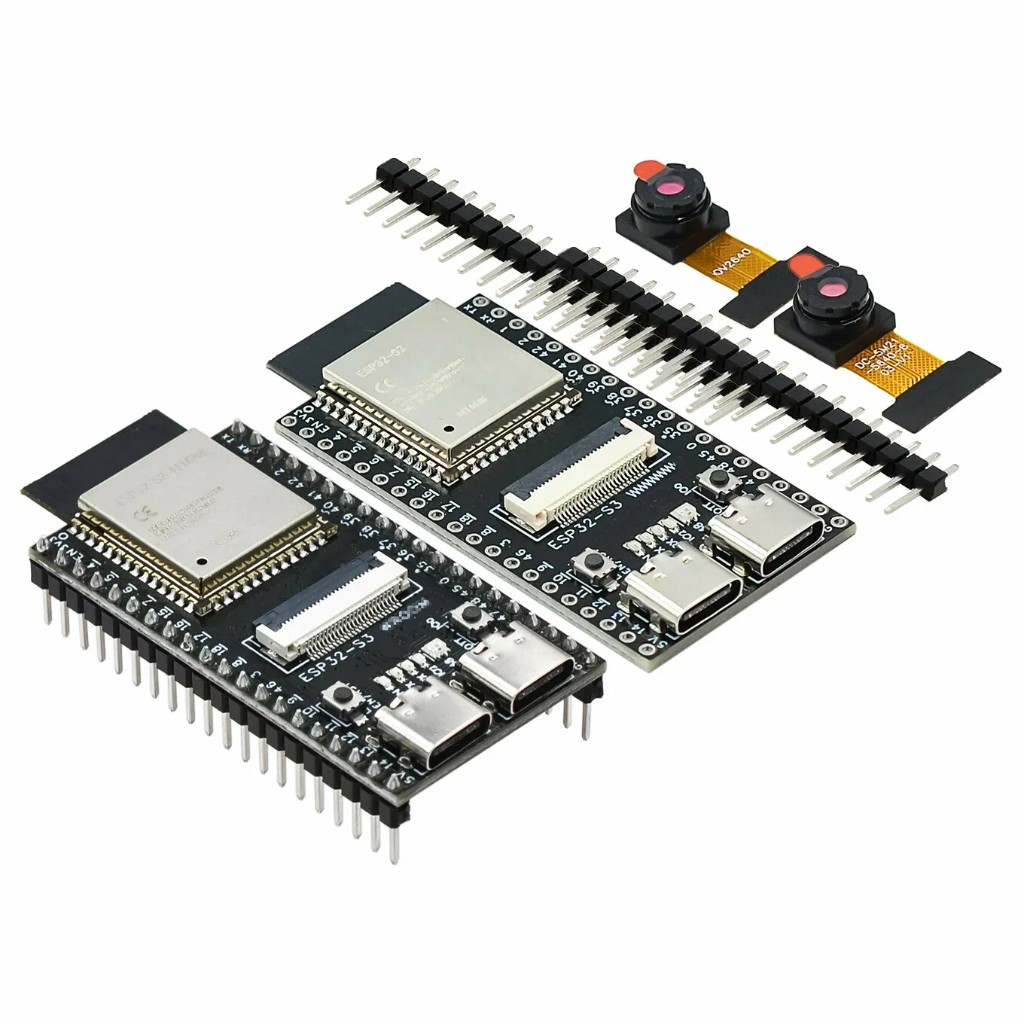

ESP32-S3 N16R8 CAM
- N16R8 · 16 МБ Flash / 8 МБ PSRAM · OV2640
- 10 шт · 4 092 ₽ (≈ 409 ₽ / шт)
4 092 ₽ / 10 шт
Яндекс МаркетПилот · закупка
10 узлов + 1 G + 1 R
Оконечное устройство
LoRa

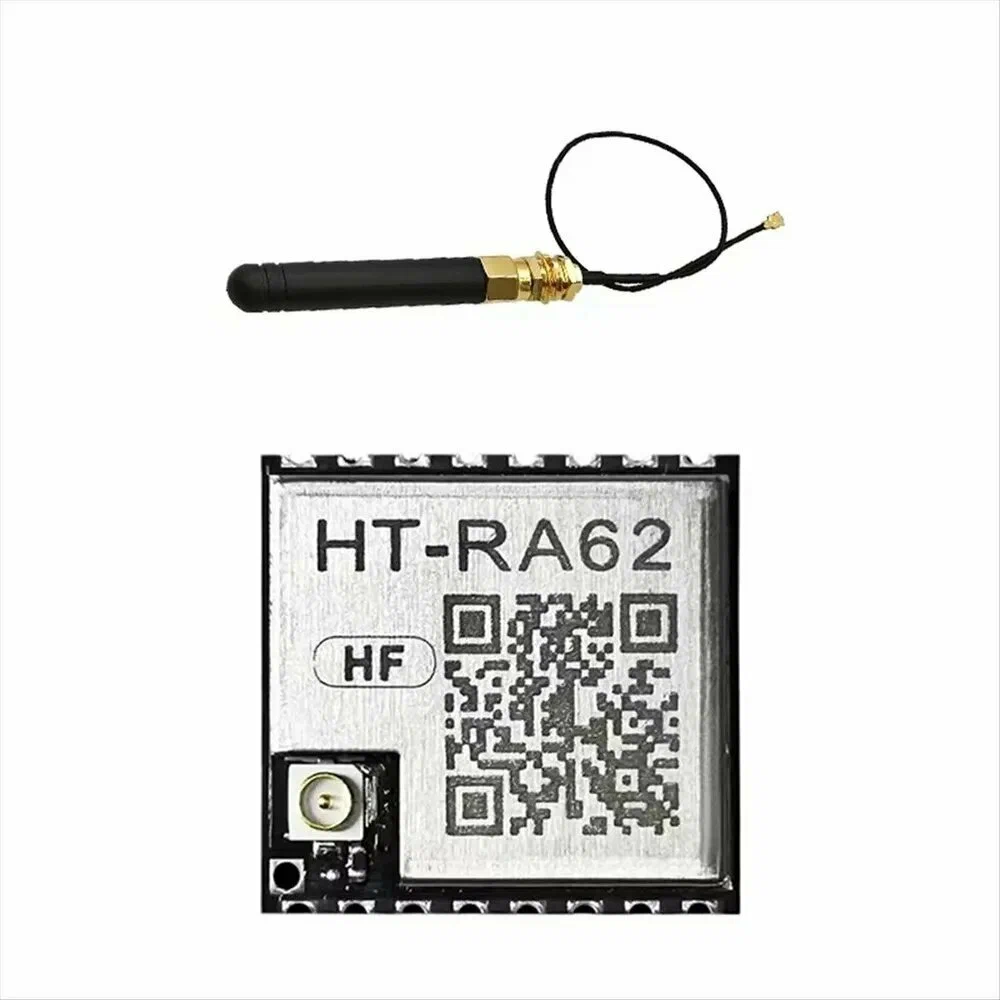

HT-RA62 HF · SX1262 + антенна
- SPI · 863–928 МГц (HF) · ~22 dBm · 3,3 В · IPEX
- 10 × 628 ₽ = 6 280 ₽
628 ₽
Яндекс Маркет
Держатель

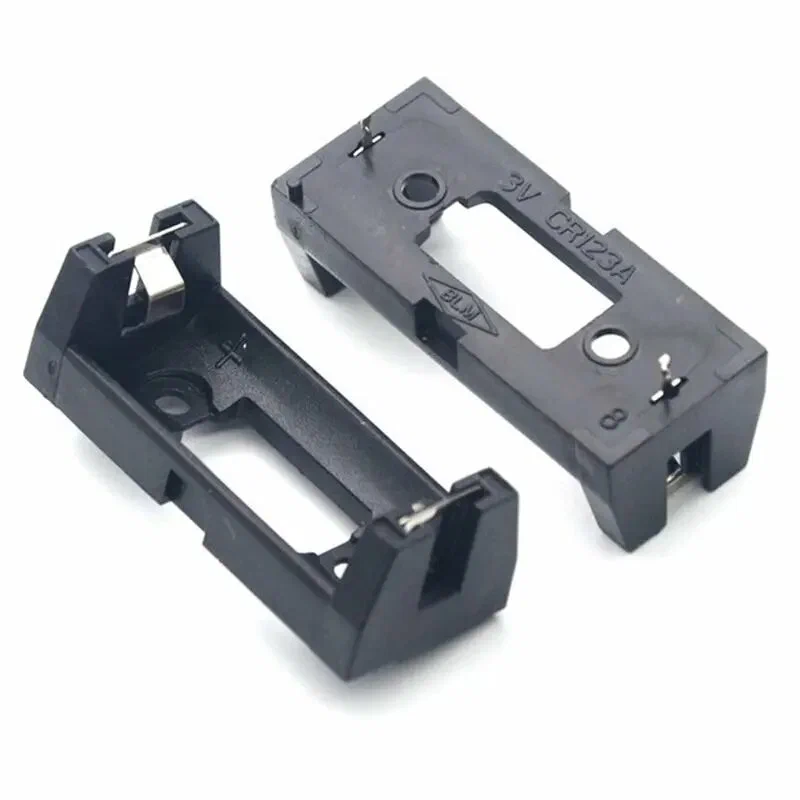

Держатель CR123A (E28E)
- Под пайку · CR123A 3 В
- 2 шт / 53 ₽ · нужно 12 шт → 318 ₽
53 ₽ / 2 шт
Яндекс Маркет
Батарея узла

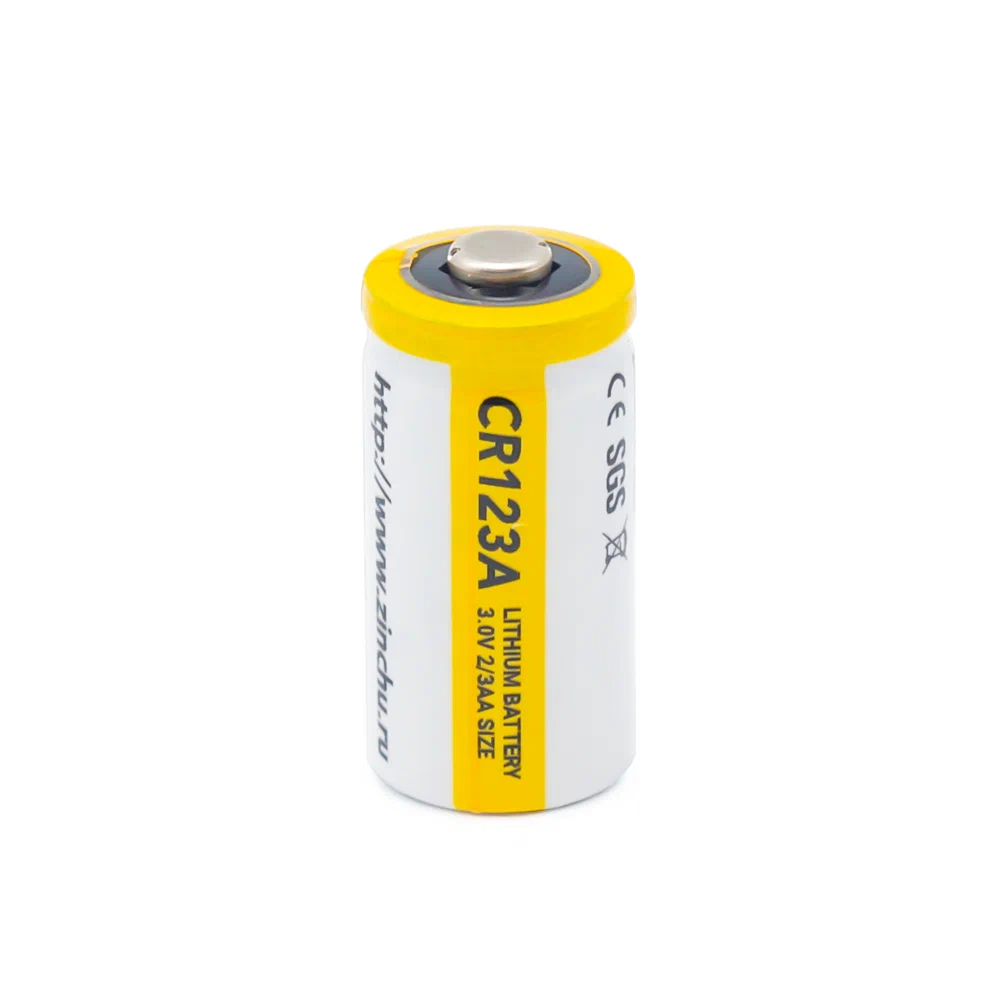

CR123A 3V Zinchu · Li-MnO2
- Литиево-марганцевая первичная · 3,0 В · до −40 °C
- 5 шт / 631 ₽ · нужно 15 шт → 1 893 ₽
631 ₽ / 5 шт
Яндекс МаркетКрепление узла

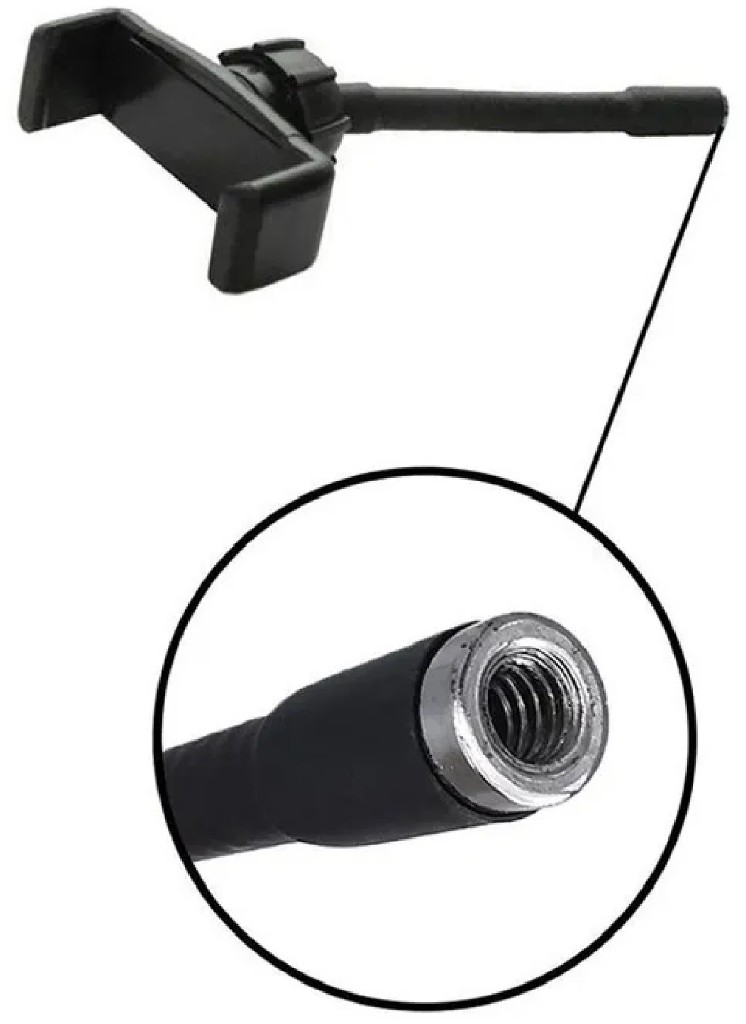

Гибкий держатель
Гусиная шея 17 см · 1/4″ внутренняя
- Для штатива / кольцевой лампы · чёрный
- 10 × 146 ₽ = 1 460 ₽
146 ₽
Яндекс Маркет

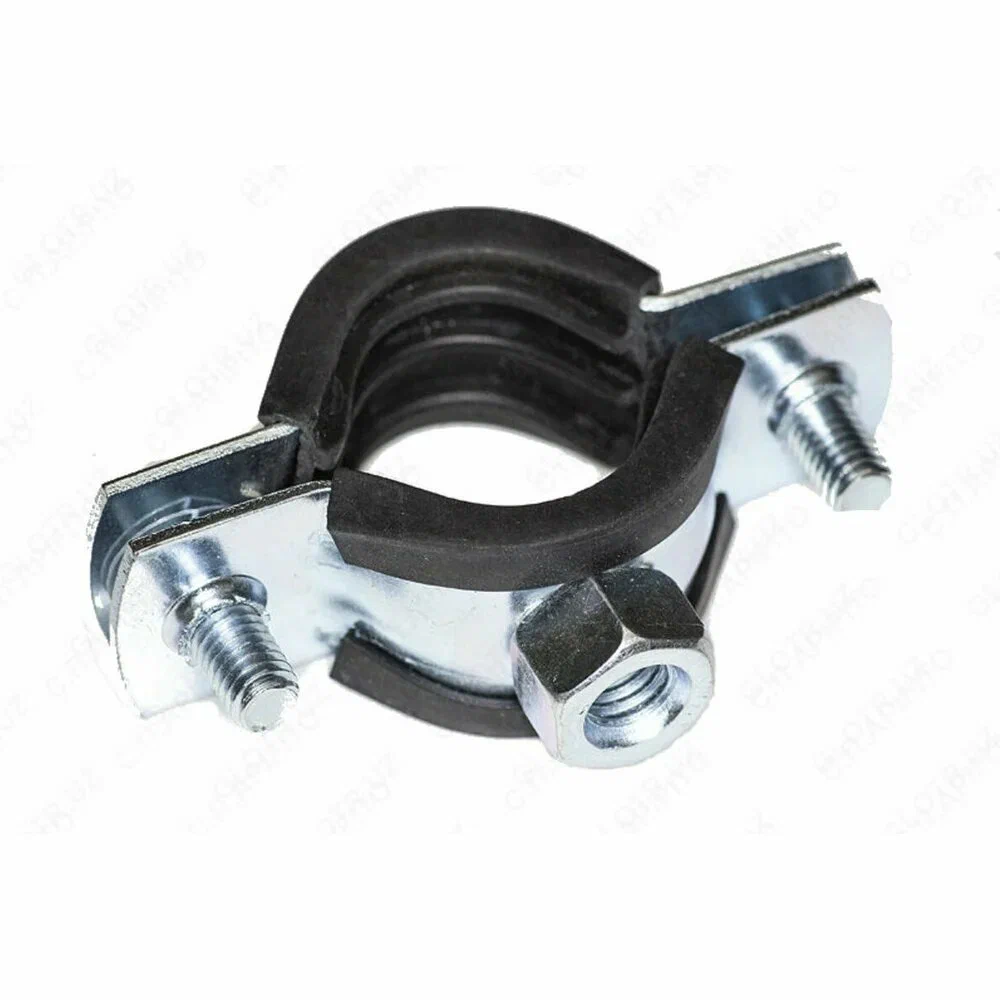

Хомуты на трубу
СВК с гайкой М8 · под диаметр трубы
- 1 шт на узел · гайка М8 под переходник 1/4″→М8
- Брать по внешнему Ø трубы у счётчика (сталь / ППР)
| Дюйм | Обхват | Под трубу | Типично | ≈ цена | |
|---|---|---|---|---|---|
| 1/2″ | 20–24 мм | DN15 / ППР Ø20 | квартиры | от ~25 ₽ | Маркет |
| 3/4″ | 25–29 мм | DN20 / ППР Ø25 | квартиры | от ~26 ₽ | Маркет |
| 1″ | 32–37 мм | DN25 / ППР Ø32 | крупнее / стояк | от ~30 ₽ | Маркет |
| 1¼″ | 40–45 мм | DN32 / ППР Ø40 | стояки | от ~30 ₽ | Маркет |
| 1½″ | 47–52 мм | DN40 | стояк / подвал | от ~34 ₽ | Маркет |
| 1¾″ | 54–59 мм | между 1½–2″ | редко | от ~48 ₽ | Маркет |
| 2″ | 60–64 мм | DN50 | подвал | от ~53 ₽ | Маркет |
Пилот 10 узлов: закупать после замера Ø на объекте. Нужны в основном 1/2″ и 3/4″; остальное — запас под стояки. Только М8 (не М6) — под переходник к шее.
Репитер R
LoRa

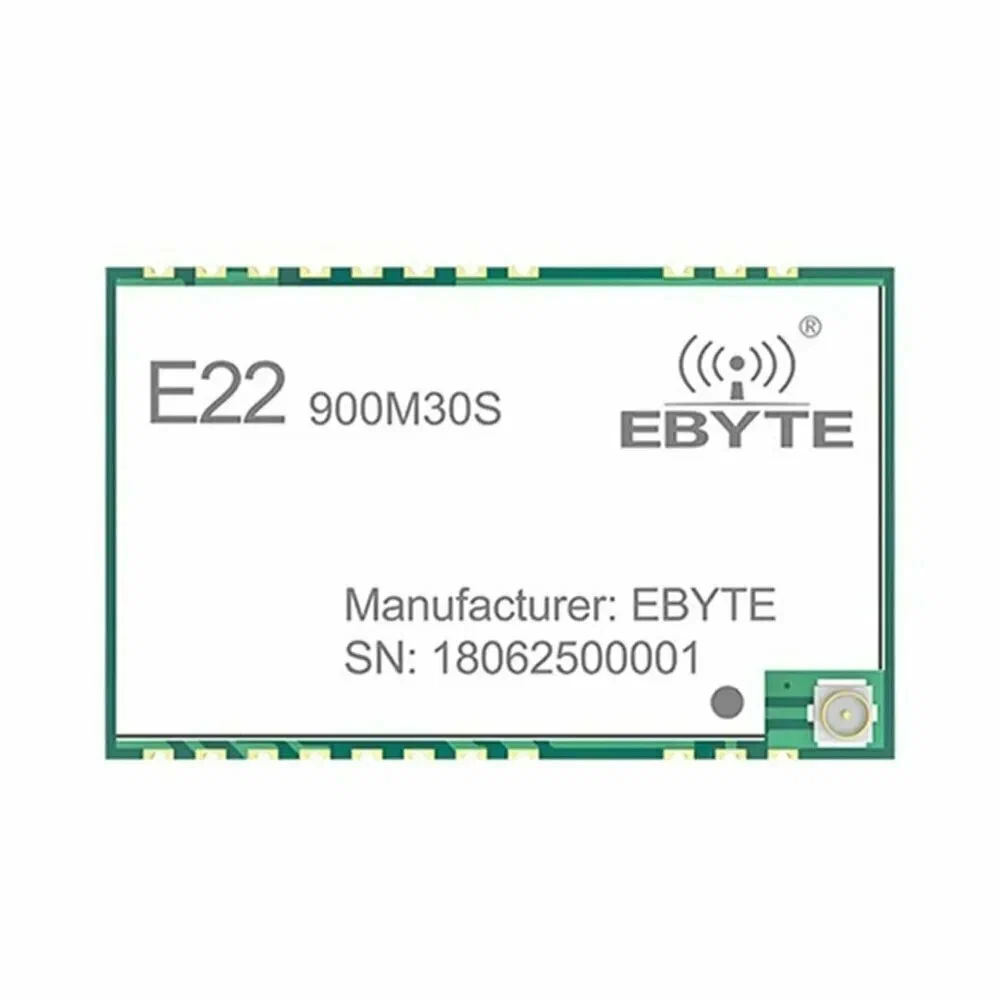

EBYTE E22-900M30S
- SX1262 · SPI · 868/915 МГц · 30 dBm · TX ~650 мА
- 1 шт на R (+ 1 шт на G ниже)
703 ₽
Яндекс Маркет

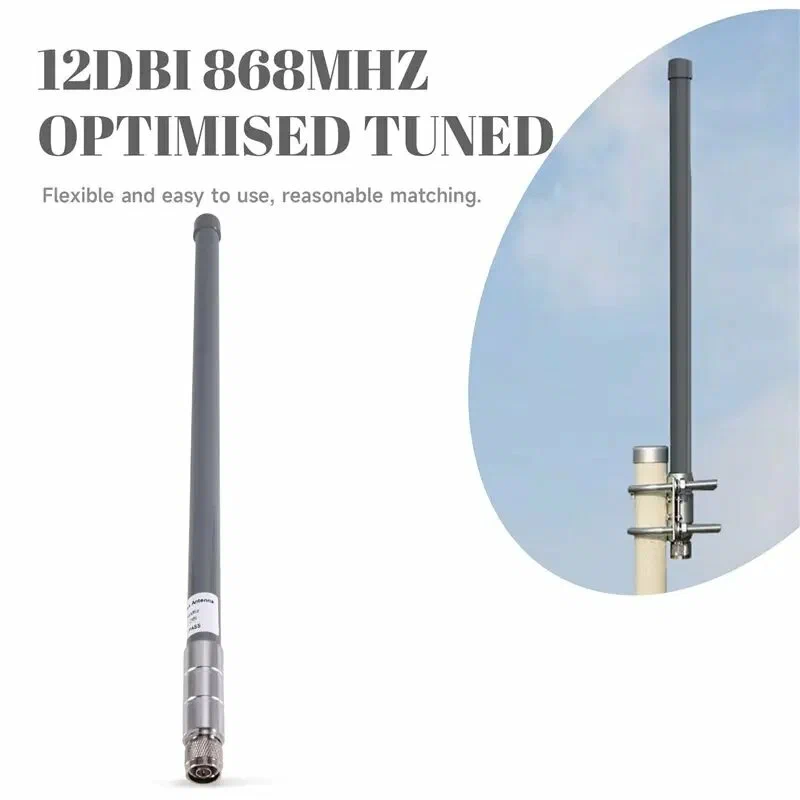

Антенна
LoRa 12 dBi 868 · стекловолокно
- Омни · N-тип · мачта · U-болты · 1 шт на R
1 834 ₽
Яндекс Маркет
IP65
металл
Корпус
Алюминиевый кейс IP65
- Фланцы / отверстия · клеммы · сальник под антенну · 1 шт
цена по ссылке
Поиск на Маркете
Питание R

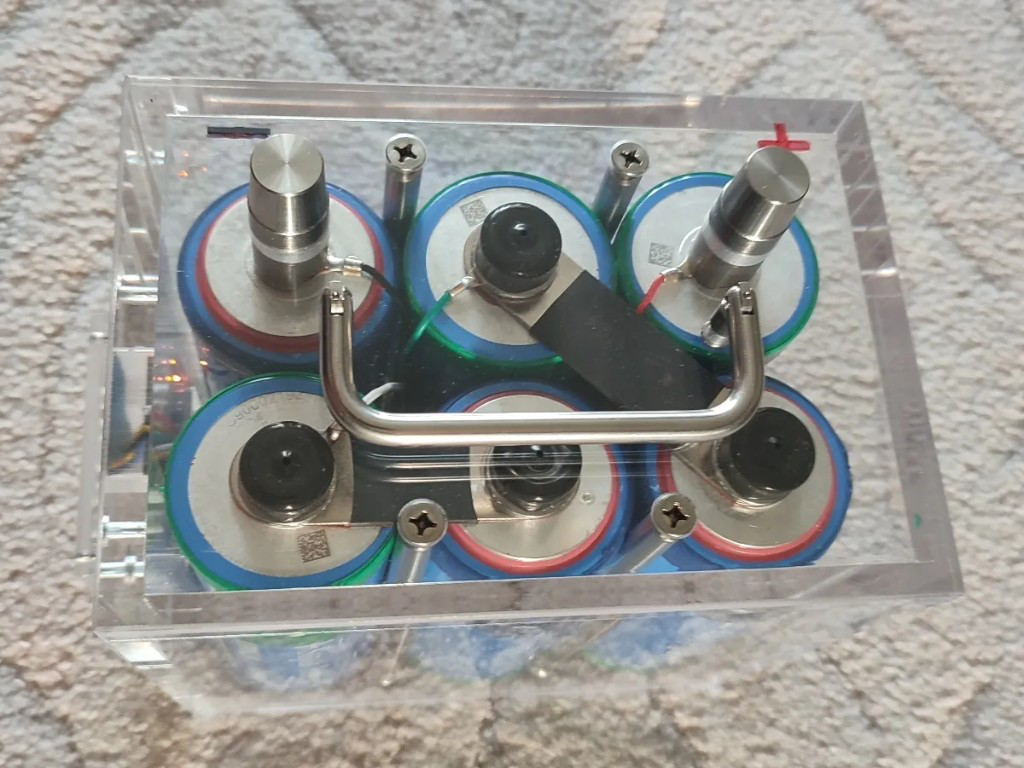

Готовый LTO «12 В» 30 Ач · Ozon
- Готовый блок · BMS внутри · ~28,6 Ач (замер 16,8→10,8 В)
- Схема: 220 В → зарядка 16,8 В → LTO → DC-DC → 5 В на платы
- Снаружи: зарядка LTO 16,8 В · DC-DC 9–36→5 В ≥3 А
10 500 ₽
Ozon · LTO 30Ач · 10 500 ₽
Питание R

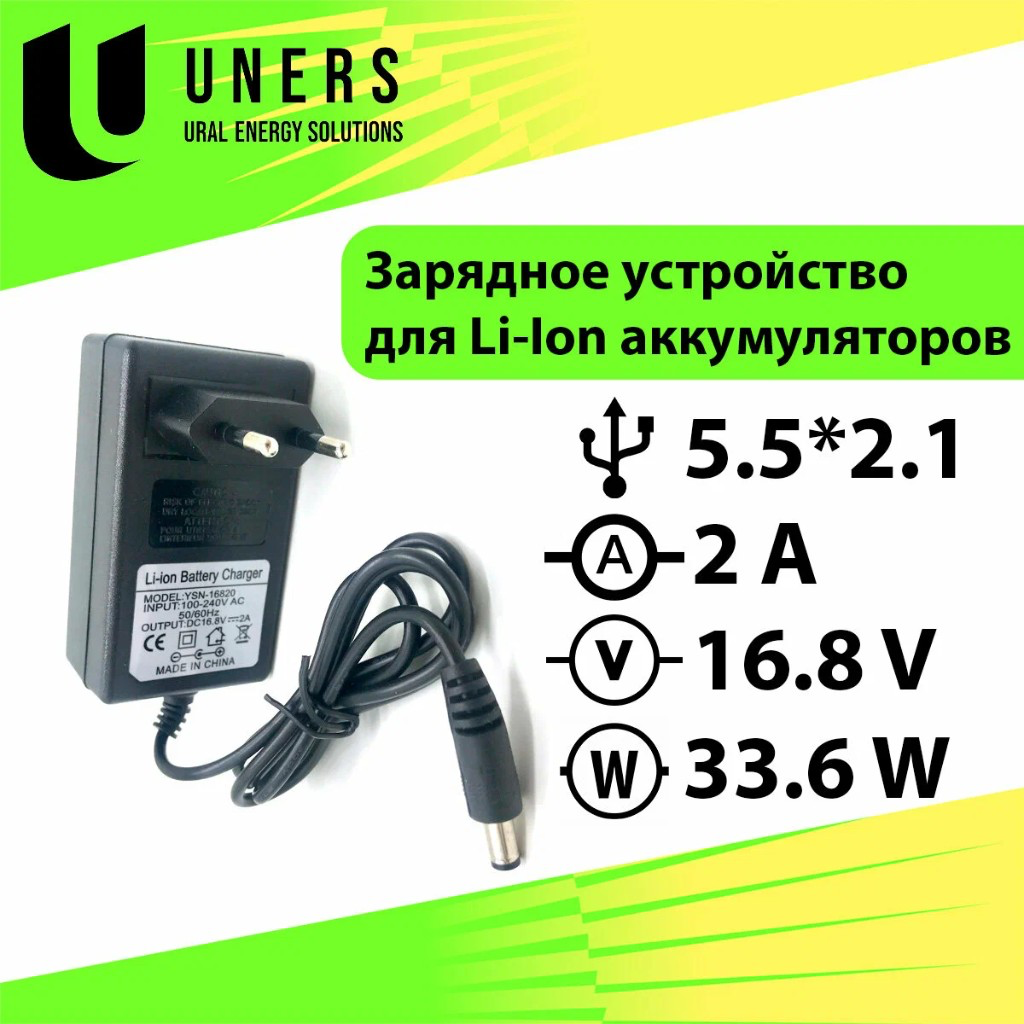

Зарядка YSN-16820 · 16,8 В 2 А
- CC/CV · разъём 5,5×2,1 · на клеммы LTO
486 ₽
Маркет · YSN-16820 · 486 ₽
Питание R

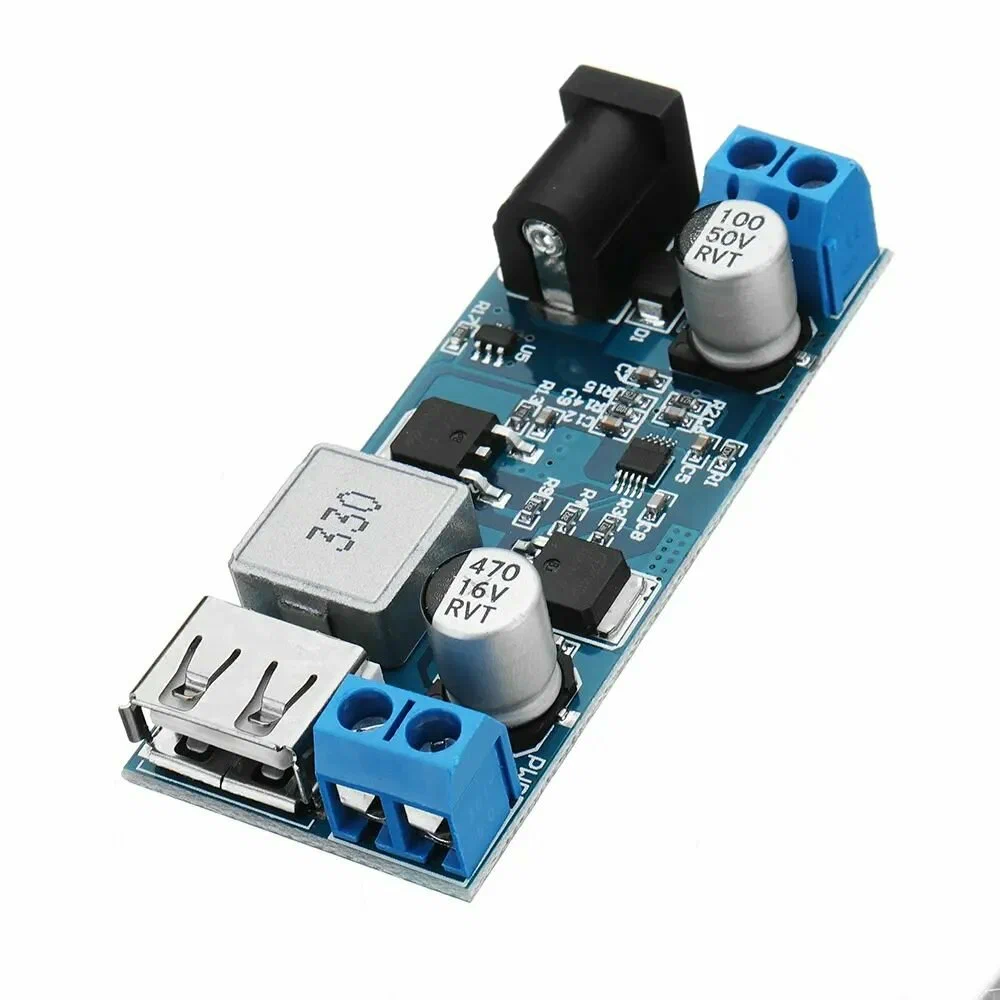

DC-DC XY-3606 · 9–36 → 5 В
- Вход с клемм LTO · выход 5 В на UNO / E22
- Клеммы + USB · до 5 А · провод с АКБ 0,75–1 мм²
412 ₽
Маркет · XY-3606 · 412 ₽
IPEX→N
пигтейл
Шлюз G
Антенна
LoRa 12 dBi 868 · стекловолокно
- Омни · N-тип · мачта · U-болты · 1 шт на G
1 834 ₽
Яндекс Маркет
IPEX→N
пигтейл
Смета
| Позиция | Кол-во | Сумма |
|---|---|---|
| ESP32-S3 N16R8 CAM | 10 | 4 092 ₽ |
| HT-RA62 HF | 10 | 6 280 ₽ |
| Держатель CR123A | 12 | 318 ₽ |
| Zinchu CR123A | 15 | 1 893 ₽ |
| Гибкий держатель 17 см | 10 | 1 460 ₽ |
| Хомут СВК М8 (20–64 мм по Ø трубы) | 10 + запас | от ~25–53 ₽ / шт |

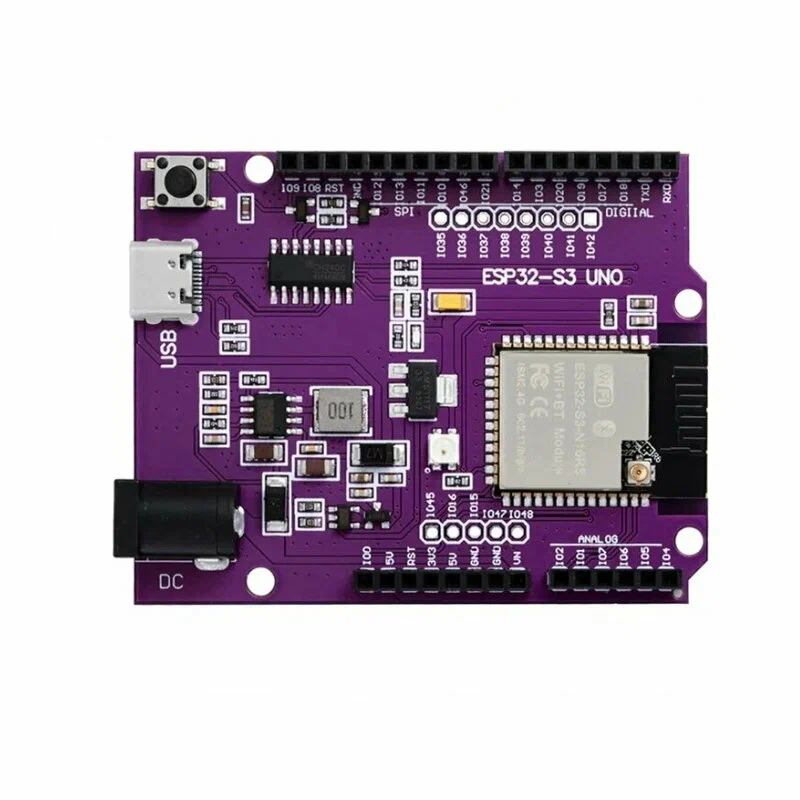

| ESP32-S3 UNO (R) | 1 | 734 ₽ |
| E22-900M30S (R+G) | 2 | 1 406 ₽ |
| T-Call A7670E (G) | 1 | 4 663 ₽ |
| Антенна 12 dBi | 2 | 3 668 ₽ |
| LTO 12В 30Ач готовый (R) | 1 | 10 500 ₽ |
| Зарядка YSN-16820 16,8В 2А | 1 | 486 ₽ |
| DC-DC XY-3606 9–36→5В | 1 | 412 ₽ |
| Корпус R / пигтейлы | — | по ссылке |
| ПО пилота | 1 | 30 000 ₽ |
| Монтаж 10 точек | 10 | 10 000 ₽ |
| Сборка | 1 | 4 000 ₽ |
| Итого (известное) | ≈ 77 212 ₽ + хомуты/корпус/пигтейлы | |
